Dynaamiset blokit
Dynaamisella blokilla on joustavuutta ja älyä.
Dynaamisen blokkiviittauksen voi vaihtaa piirroksessa työskentelyn aikana.
Mittoja voidaan muuttaa kahvoista venyttämällä, osien näkyvyyttä säädellään omalla parametrillään
ja peilikuvat saadaan nuolta näpäyttämällä.

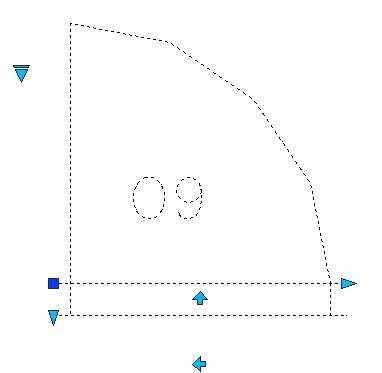

Ylläolevassa kuvassa on dynaaminen oviblokki. Se sisältää erilaisten ovien (kynnysovi, kynnyksetön ovi, tuplaovi) geometrian lisäksi attribuutin. Ovet voivat olla vanhoja tai uusia .Kolmio, jossa on viiva päällä määrittää eri osien näkyvyyden. Se sisältää 6 erilaista geometriaa.
Kolmioista venyttämällä voidaan oven mittoja muuttaa. Varrellisista nuolista saadaan oven peilikuva. Attribuutin arvo muutetaan attedit- käskyllä.

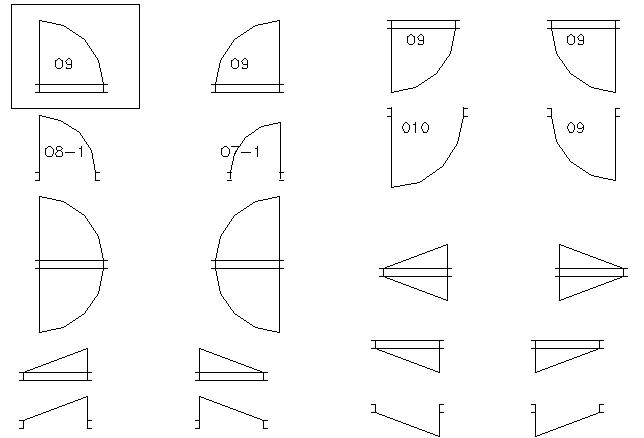

Samasta blokista saadaan 20 erilaista ovea. Kun mittojen muutokset otetaan huomioon sisältää yksi blokki satoja erilaisia ovia.
Muita vastaavanlaisia oviblokkeja ovat pariovi, sähköpieliovi ja ulko-ovi.
Muita blokkeja on kiinto- , irto- ja LVI-kalusteista, ikkunoista, pilareista jne.

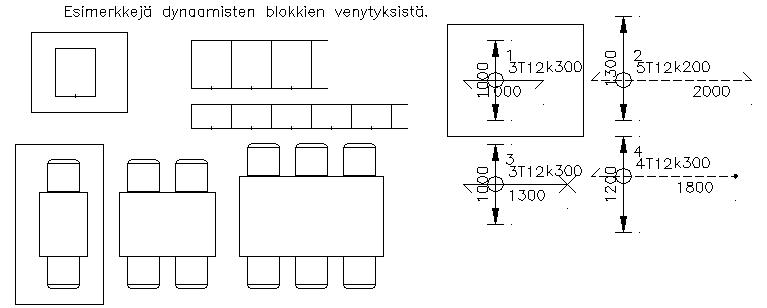

Älykkäässä blokissa tuolit lisääntyvät kun blokkia venytetään tai kaappiin tulee lisäkaappi määrätyin välein.

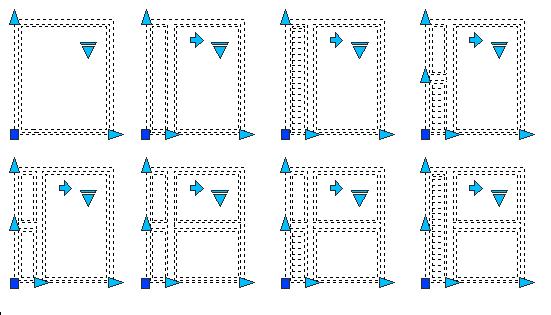

Samasta ikkunasta saadaan erilaisia näkymiä.

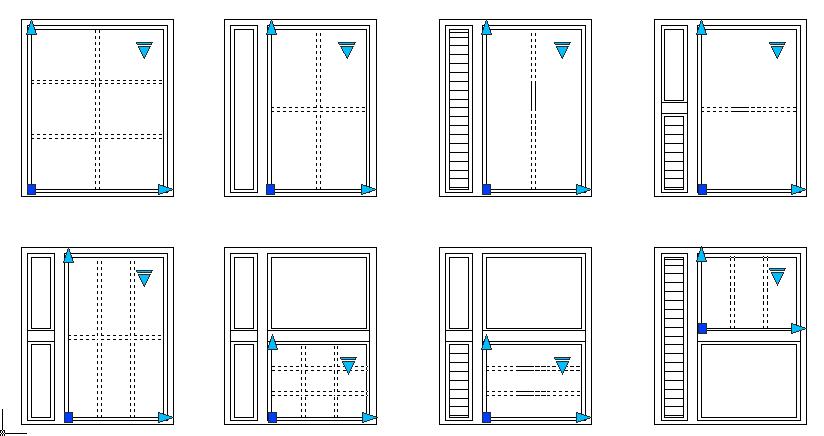

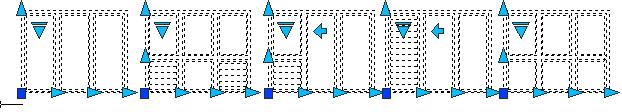

Kun ikkunoihin lisätään toinen dynaaminen blokki (ikkunaristikko), saadaan lisää erilaisia ikkunoita. Ikkunan ja ikkunaristikon näkymiä ja mittoja säädellään erikseen.
Alla muutamia esimerkkejä dynaamisista blokeista:
