Talo 2000 tasot


Valikko Talo 2000 tasot ovat RT 15-10919 ohjekortissa. Ohjekortin pääasiallinen tarkoitus on CAD- järjestelmien välisessä tiedonsiirrossa rakennushankkeen eri osapuolten välillä. Kuvatasojen nimeäminen perustuu ISO-standardiin.

Valikko Objektien siirrossa on neljä hierarkiatasoa:
1.PomARK blokit siirretään suoraan niille kuuluville tasoilla INSERTIO- tasosta riippumatta.
2.PomARK tasoilla olevat objektit siirretään vastaaville Talo 2000 tasoille (tasolistat)
3."Tasottomat" siirretään objektien nimisille AR-C_VIIVA AR-D_MITTA AR-V_TEKSTI ym. tasoille
4.Loput siirretään AR-C_APUVIIVAT - tasolle
5.Manuaalinen korjailu

Viivojen muutoksessa PomCAD viivatyypit muutetaan AutoCAD viivatyypeiksi.
Tällöin myös ltscale on muutettava sopivaksi.
Mitoitus- ja tekstityylejä muutetaan osapuolten tarpeen mukaan.

Ohjeet työskentely-ympäristöstä:

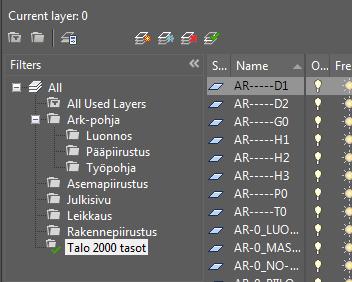

  • 1. Aloitetaan uusi piirustus. Template on Talo 2000 tasot.dwt
  • 2. Haetaan INSERT- käskyllä muutettava kuva em. piirustukseen.
  • 3. Siirretään kuvan objektit Talo 2000 tasoille.
  • 3. Muutetaan viivatyypit Autocad-viivatyypeiksi.
  • 4. Tehdään muutokset mittoihin,teksteihin ja tasoihin jos tarpeellista.
  • 5. PURGE- käskyllä poistetaan tarpeettomat objektit.
  • 6. Talletetaan kuva uudella nimellä.
    • Pohjapiirroksen tasolistat.

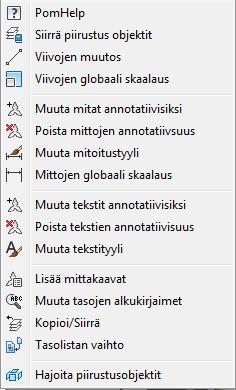

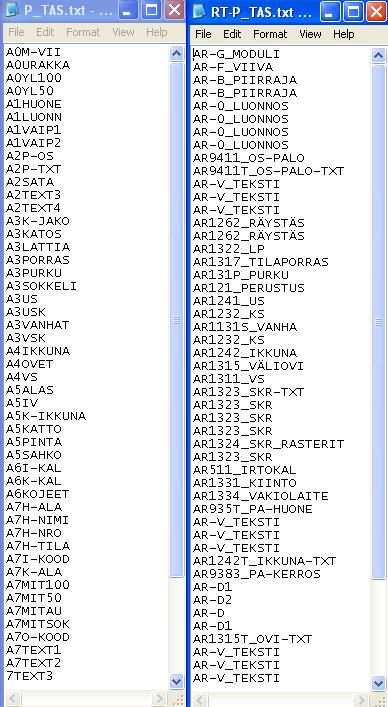

    Valikko Siirrä objektit toiminnolla vasemmalla olevalta PomARK- tasolta siirretään objektit vastaavalla kohdalla olevalle Talo 2000 tasolle. Molempia tasolistoja voidaan vapaasti muuttaa.

    PomARK ohjelmat kutsuvat tasoja muistissa olevilta listoilta järjestysnumerolla. Tasolistan vaihto- toiminnolla voidaa aktiivinen lista vaihtaa, jolloin voidaan piirtää joko PomARK- tasoille tai Talo2000- tasoille. Aktiiviseksi muutettu lista talletetaan. Piirustusta avattaessa latautuu viimeksi vaihdettu lista.
